Cilindru conic cu două șuruburi: Ghid complet pentru specificații, aplicații și selecție

2026-08-05 0 Lasă-mi un mesaj

PrinEchipa tehnică Nanhaiya— Screw & Barrel Engineering, Zhoushan · Revizuit pentru precizia din fabrică · ~10 minute de citire

Răspuns rapid

Un butoi conic cu două șuruburi este o componentă de extrudare conică, cu două orificii, în care două șuruburi conice se rotesc în interiorul unui butoi conic potrivit. Geometria conică oferă o alimentare puternică și o compresie ridicată pe o lungime scurtă, motiv pentru caredublu șurub conic și butoieste alegerea standard pentru țevi din PVC, profil, tablă și extrudare WPC.

Dacă executați o linie din PVC sau lemn-plastic,butoi conic dublu șurubeste una dintre părțile care decid cel mai direct producția, calitatea topiturii și costul de funcționare. Alegeți dimensiunea, materialul sau spațiul liber greșit și plătiți pentru uzură, deșeuri și timpi de nefuncționare. Acest ghid acoperă cum funcționează un butoi cu șurub conic, specificațiile care contează atunci când cumpărați, cum diferă de uncilindric dublu șurub paralelși cum să selectați, să instalați și să întrețineți unul — scris din perspectiva unei fabrici care prelucrează aceste piese în fiecare zi.

Conical twin screw barrel manufactured by Nanhaiya — Un set de șuruburi duble conice și butoi — găurile conice oferă o compresie de lungime scurtă, ideală pentru PVC-ul sensibil la căldură.

Cum funcționează un butoi cu șuruburi conice

Într-oextruder conic dublu șurub, două șuruburi stau unul lângă altul sub un unghi ușor, largi la capătul de alimentare și înguste la capătul matriței. Alezajul cilindrului se conică pentru a se potrivi. Pe măsură ce materia primă se deplasează din zona de alimentare cu diametru mare în zona de dozare cu diametru mic, volumul care se micșorează o comprimă și o plastifică, în timp ce zburatoarele interconectate transportă și amestecă. Deoarece cele două șuruburi se rotesc în contra și se încadrează complet, șurubul dublu conic și cilindrul acționează aproape ca o pompă cu deplasare pozitivă - putere constantă la forfecare scăzută și blândă, care protejează polimerii sensibili la căldură, cum ar fi PVC-ul.

Procesul se împarte în trei etape:

Hrănire și transport— diametrul mare al capătului de alimentare oferă un volum mare de admisie, astfel încât amestecurile de pulbere și materialul cu densitate în vrac scăzută (cum ar fi amestecul uscat din PVC) sunt atrase în mod fiabil, fără a crea punte.
Comprimare și plastificare— conicitatea reduce volumul canalului pe lungime, compactând materialul, eliminând aerul și topindu-l prin căldură și lucru mecanic combinat.
Contorizare și descărcare— zona de dozare îngustă creează o presiune stabilă și împinge o topitură uniformă și omogenă prin matriță la o viteză controlată.

Butoiul face mai mult decât să găzduiască șuruburile. Acesta transportă zonele de încălzire și de răcire care mențin fiecare treaptă la temperatura potrivită. Butoaiele Nanhaiya folosesc un design de încălzire și răcire cu mai multe zone - de obicei zone de alimentare, compresie și omogenizare - cu ventilație opțională pentru a elimina umiditatea și substanțele volatile din topitură, ceea ce contează pentru compușii umpluți și higroscopici.

Specificații cheie de verificat înainte de a cumpăra

Două butoaie conice pot arăta identice și pot funcționa foarte diferit. Acestea sunt specificațiile care decid potrivirea, puterea și durata de viață la uzură - numerele pe care ar trebui să le confirmați la orice ofertă.

Element de specificație	Ce înseamnă	De ce contează
Raportul diametrului	Diametrul capătului de alimentare/capătul matriței, de ex. 45/90, 50/105, 55/110, 65/132, 80/156, 92/188 mm	Setează clasa mașinii și banda de ieșire — trebuie să se potrivească exact cu modelul dvs. de extruder
Raport L/D	Lungimea efectivă de prelucrare vs diametru	Lungime efectivă mai mare = mai mult timp de rezidență pentru fuziune completă și degazare
Clasa materialului	38CrMoAlA oțel nitrurat, W6Mo5Cr4V2, oțel cu pulbere HIP sau bimetalic	Acționează direct durata de viață la uzură și rezistența la coroziune împotriva compușilor umpluți/PVC
Tratamentul suprafeței și duritatea	Nitrurare, cromare, aliaj bimetalic sau spray de carbură de tungsten	Nanhaiya pulverizează un strat de aliaj de tungsten adăugat pentru a ajunge62 HRCîn interiorul butoiului față de un 58 HRC tipic
Adâncimea stratului de aliaj	Grosimea stratului interior rezistent la uzură	Stratul bimetalic al lui Nanhaiya are 2,5–3 mm - un strat mai adânc înseamnă o fereastră de service mai lungă utilizabilă
Distanța șurubului/tuboiului	Distanța dintre vârful de zbor și peretele forajului	Prea mare = pierdere de presiune și putere scăzută; un decalaj strâns și precis menține eficiența ridicată
Toleranță / dreptate	Precizia de prelucrare a piesei finite	Nanhaiya ține butoaiele conice duble la ±0,0005 mm pentru o potrivire consistentă și repetabilă
Capacitate de ieșire (kg/h)	Debit evaluat pentru dimensiune	Numărul de bază al cumpărătorului - potriviți-l cu viteza liniei și cu produsul dvs

Notă generală a industriei:Denumirile de dimensiune conică, cum ar fi 45/90 sau 65/132 (diametrul de alimentare/matrice în mm) sunt comune la mașinile conice de tip SJZ, astfel încât un butoi specificat în acest fel poate fi adesea potrivit cu un extruder existent. Confirmați întotdeauna un desen sau un eșantion înainte de a comanda. Puteți vedea dimensiunile standard pe site-ul nostrubutoi conic dublu șurubpagină.

Cilindru conic vs paralel cu două șuruburi

Cea mai frecventă întrebare pe care și-o pun cumpărătorii este dacă au nevoie de un conic sau uncilindric dublu șurub paralel. Ambele sunt cu două șuruburi, ambele sunt interconectate - dar geometria se potrivește diferitelor locuri de muncă. Pe scurt: conic excelează la extrudarea directă PVC/WPC a țevii, profilului și plăcii; paralel este mai puternic pentru compoziții, masterbatch și formulări cu umplutură foarte mare.

Factor	Butoi conic cu dublu șurub	Butoi cu șuruburi paralele
Comportamentul alimentar	Deschidere mare de alimentare - aport mai bun pentru pulberea cu densitate în vrac scăzută	Hrănire mai uniformă pentru furajele combinate și peleți
Comprimare	Compresie ridicată încorporată în geometria conică	Compresie mai constantă de-a lungul unui diametru fix
Căldură/forfecare	Procesare mai blândă, controlată - bună pentru PVC termosensibil	Forfecare mai mare - mai bună pentru amestecare și dispersie intensivă
Utilizare tipică	Teava PVC, profil, tabla, WPC, tigla din rasina	Masterbatch, amestecare, cu conținut ridicat de CaCO₃ și lucru umplut cu sticlă
Întreţinere	Uzura și degajarea necesită o monitorizare atentă la conicitate	Adesea, standardizarea geometriei și înlocuirea elementelor sunt mai ușoare

O regulă utilă: dacă produsul dvs. finalesteextrudatul (o țeavă sau o placă direct de pe matriță), un butoi conic dublu șurub este de obicei instrumentul potrivit. Dacă faceți peleți sau dispersați un pachet solicitant de aditivi, uitați-vă la un butoi cu șuruburi paralele - în special de tip contrarotativ pentru încărcături foarte mari de carbonat. Nu ești sigur care se potrivește liniei tale? Noastreun singur șurub, intervalele conice și paralele sunt toate afișate pepagina de produse.

Aplicații comune

Deoarece combină alimentarea puternică, compresia ridicată și forfecarea blândă, șurubul dublu conic și cilindrul este calul de lucru al extrudarii rigid-PVC și lemn-plastic. Funcționează cel mai bine pentru:

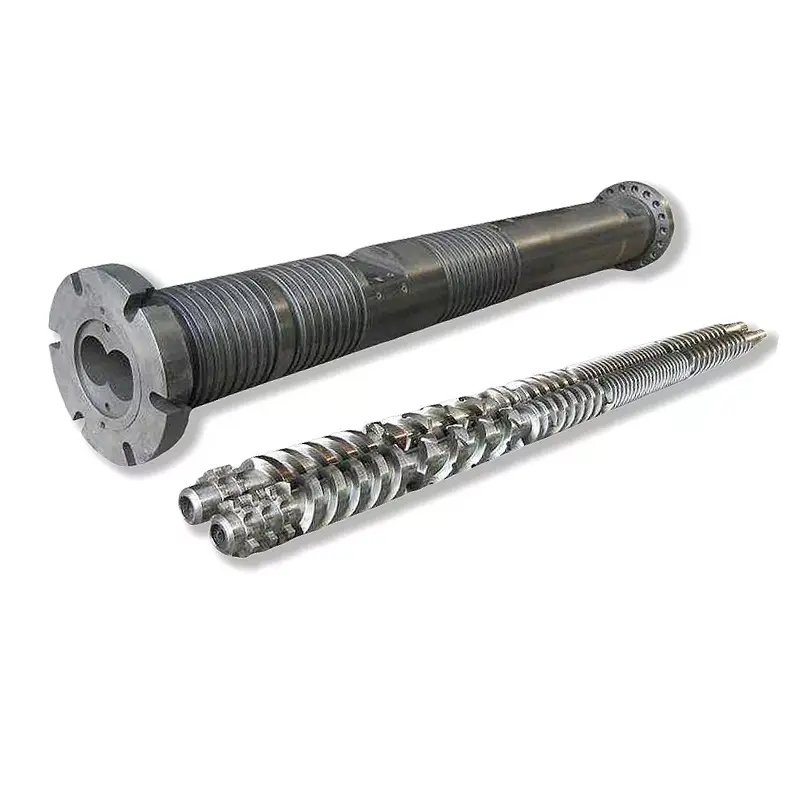

Teava PVC— conductă de alimentare cu apă, drenaj și conducte din PVC amestecat uscat.
Profil PVC— profile pentru ferestre și uși, borduri și ornamente.

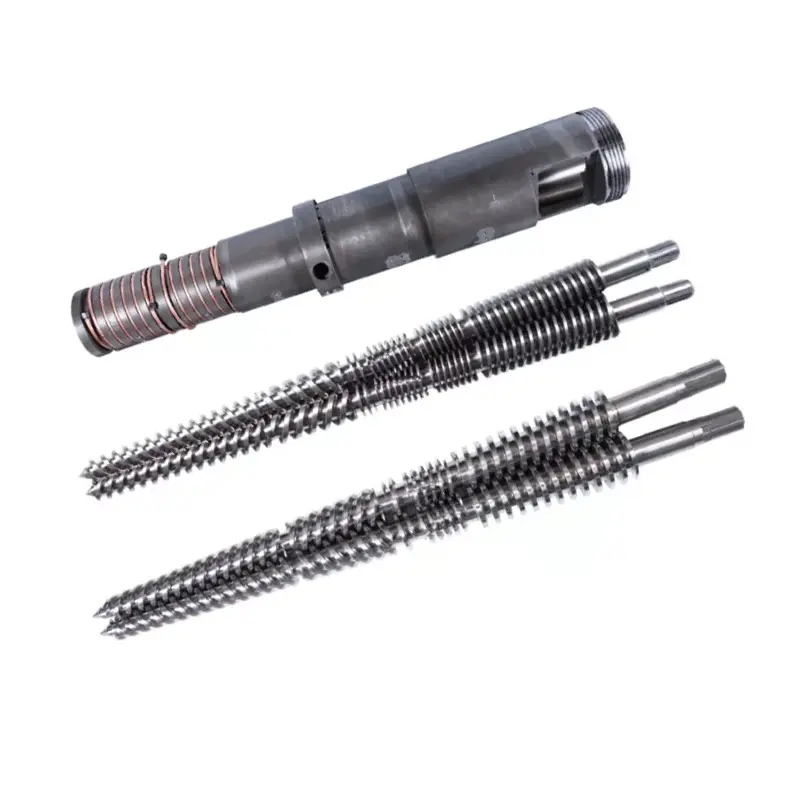

Placa si tabla PVC— placă de spumă, foaie cu aspect de marmură și placă de spumă liberă (vezi noastrePlaca PVC cilindru conic dublu surub).
WPC (compozit lemn-plastic)— pardoseli, panouri de perete și profile din compuși umpluți cu fibre de lemn.
Produse pe bază de PE și din rășină— inclusiv țiglă ondulată din rășină și profile umplute cu PE.
Peletizare PVC— transformarea amestecului uscat de PVC în granule pentru utilizare în aval.

PVC board conical twin screw barrel for foam and marble sheet extrusion — Butoi conic cu două șuruburi configurat pentru extrudarea plăcilor PVC și a foilor de spumă.

Cum să alegi țeava conică cu două șuruburi potrivite

Selecția se reduce la trei întrebări: ce material utilizați, ce rezultate aveți nevoie și cât de abrazivă este formula dvs.? Utilizați matricea de mai jos ca punct de plecare, apoi confirmați dimensiunea exactă în raport cu mașina dvs.

Materialul/necesitatea dvs	Configurație sugerată	Alegerea suprafeței/materialului
Conductă și profil rigid din PVC	Geometrie conică standard dimensionată pentru extruderul dvs. (de exemplu, 55/110, 65/132)	38CrMoAlA nitrurat pentru PVC curat, cu conținut scăzut de umplutură
PVC + umplutură ridicată în CaCO₃	Conic, cu zonă de uzură întărită, sau trepte până la contrarotație paralelă	Strat bimetalic / carbură de tungsten (62 HRC) pentru abraziune
Compuși WPC/fibră de lemn	Conic cu aerisire puternică și protecție la uzură	Bimetalice - fibra de lemn + materiale de umplutură sunt foarte abrazive
Placa/foala din spuma PVC	Reglat conic pentru temperatură de topire controlată și presiune stabilă	Nitrurat sau bimetalic în funcție de nivelul de umplutură
Producție ridicată pe aceeași amprentă	Raport de diametru mai mare și/sau lungime efectivă mai mare	Potriviți duritatea orelor de funcționare și încărcăturii de umplutură

Oricare ar fi răspunsul, cel mai important pas este potrivirea cilindrului cu mașina dvs. existentă. Părțile conice sunt personalizate efectiv pentru extruderul în care rulează, așa că un desen - sau un eșantion cu dimensiunile cheie (diametrul de alimentare / matriță, distanța dintre centru, lungimea totală și detaliile flanșei) - ne permite să citam o înlocuire exactă, mai degrabă decât o piesă „destul de apropiată”. Dacă aveți nevoie de întreaga linie mai degrabă decât de componentă, construim și noimașini complete de extrudare.

Noțiuni de bază pentru instalare și cablare

Un butoi de precizie funcționează doar dacă este instalat pătrat, curat și încălzit corect. Pașii de mai jos sunt o prezentare generală — urmați întotdeauna manualul constructorului mașinii și procedurile de blocare.

Opriți și blocați.Izolați unitatea și toate încălzitoarele înainte de a scoate cilindrul vechi. Confirmați energia zero înainte de a începe.
Curățați fețele de împerechere.Îndepărtați materialul de etanșare vechi, carbonul și bavurile de pe flanșe și fețele de localizare, astfel încât noul butoi să se așeze fără distorsiuni.
Montați și aliniați.Montați cilindrul conic pe cutia de viteze/carcasa de alimentare, verificând concentricitatea și dacă șuruburile se rotesc liber manual înainte de alimentarea.
Conectați zonele de încălzire.Reconectați încălzitoarele cu bandă și răcirea per zonă (alimentare → compresie → măsurare) și asociați fiecare termocuplu la canalul corect al controlerului, astfel încât nicio zonă să nu fie conectată încrucișat.
Setați un profil de înmuiere.Aduceți cilindrul încet la temperatură și lăsați-l să se înmoaie astfel încât oțelul și topirea să se egaleze înainte de a porni șuruburile - pornirea la rece riscă deteriorarea cuplului.

Sfat pentru zona de încălzire:mențineți zona de alimentare cea mai rece și creșteți temperaturile spre matriță. Zonele inegale sau mapate greșit sunt una dintre cele mai frecvente cauze ale creșterii și a dungilor negre – merită verificată de două ori după orice schimbare a barilului.

Depanare și uzură

Majoritatea problemelor cu butoiul conic se anunță ca producție instabilă, supraîncălzire sau produs degradat. Utilizați acest tabel pentru a trece rapid de la simptom la cauza probabilă de remediat.

Simptom	Cauza probabila	Fix
Ieșirea fluctuează / crește	Incoerența hranei, zborul uzat sau deviația de temperatură	Verificați alimentarea, verificați temperaturile zonei, măsurați jocul șurubului/cilindrului
Supraîncălzire	Dezechilibru al încălzitorului, frecare în exces sau răcire blocată	Inspectați fiecare zonă și circuit de răcire; re-cartează termocuplurile
Plastificare slabă	Configurare greșită a șurubului sau alezajului cilindrului uzat	Verificați configurația; verificați jocul mărit de la uzură
Linii / dungi negre	Puncte moarte care dețin material degradat sau gaură marcată	Curățați și curățați bine; inspectați alezajul și suprafața șuruburilor
Uzura excesiva/rapida	Umplutură abrazivă, întreținere slabă sau duritate sub spec	Upgrade la un butoi bimetalic / carbură de tungsten; strângeți întreținerea

Uzura este normală - scopul este să o faceți lentă și previzibilă. Umpluturi abrazive (CaCO₃, fibră de lemn, sticlă) atacă orificiul și zboară cel mai repede, tocmai de aceea un strat interior mai adânc și mai dur se plătește singur. O suprafață adăugată cu wolfram de 62 HRC durează pur și simplu mai mult împotriva acelor compuși decât un finisaj standard de 58 HRC, prelungind intervalul dintre reconstrucții.

Lista de verificare a intretinerii

Verificările scurte și regulate previn defecțiunile costisitoare. Includeți acestea în rutina dvs.:

Interval	Verifica	Acţiune
Fiecare schimb	Temperaturi și amperi din zonă	Citirile jurnalului; investigați orice deviere față de linia de bază
Săptămânal	Calitatea topiturii și finisarea suprafeței	Urmăriți-vă noi dungi, geluri sau modificări ale ieșirii
Lunar	Purjare și verificare vizuală a alezajului/șuruburilor	Curățați punctele moarte; caută scoruri sau decolorări
Trimestrial	Distanța șurubului/tuboiului	Măsurați decalajul; comparați cu specificațiile pentru a urmări rata de uzură
La nevoie	Integritatea încălzitorului și termocuplului	Înlocuiți benzile/senzorii defectați înainte ca acestea să producă un produs prost

Întrebări frecvente

Ce este un butoi cu șuruburi conice?

Este o componentă de extrudare conică cu două orificii în care două șuruburi conice se rotesc în interiorul unui butoi conic potrivit. Conicitatea comprimă și plastifică materialul pe o lungime scurtă, făcând cilindrul cu șurub conic ideal pentru extrudarea țevilor, profilului, tablei și WPC din PVC.

Pentru ce materiale este cel mai bine folosit?

PVC rigid (țeavă, profil, placă și tablă), compozit lemn-plastic, profile pe bază de PE și țiglă de rășină, plus peletizare PVC. Se ocupă în mod deosebit de bine de pulberile uscate cu densitate redusă, datorită aportului mare de alimentare.

Cum este diferit de un cilindric cu două șuruburi paralele?

Un butoi conic se îngustează și creează o compresie ridicată cu forfecare blândă, potrivit pentru extrudarea directă din PVC/WPC. Ocilindric dublu șurub paralelmenține un diametru constant și o forfecare mai mare, ceea ce se potrivește combinării, masterbatch-ului și formulărilor cu umplutură foarte mare.

Care este distanța tipică dintre șurub și butoi?

Spațiul liber este spațiul mic dintre vârful de zbor și peretele găurii. Este fixat strâns și precis pe o piesă nouă; deoarece se deschide din cauza uzurii, puterii și căderii de presiune. Măsurarea periodică este cea mai clară modalitate de a urmări uzura butoiului.

Cum instalez un cilindru conic dublu șurub?

Opriți și blocați, curățați fețele de împerechere, montați și aliniați astfel încât șuruburile să se rotească liber, conectați corect fiecare zonă de încălzire și termocuplu, apoi aduceți cilindrul încet la temperatură și înmuiați-l înainte de a porni șuruburile.

Ce cauzează uzura butoaielor conice cu două șuruburi?

În principal materiale de umplutură abrazive, cum ar fi carbonat de calciu, fibre de lemn și sticlă, agravate de coroziune din cauza procesării PVC, întreținere slabă și duritate subspecificată. Un strat mai adânc bimetalic sau cu carbură de tungsten rezistă mult mai bine tuturor celor trei.

Cât de des trebuie inspectat sau înlocuit cilindrul?

Efectuați controale vizuale și de purjare lunar și măsurați compensarea trimestrial. Momentul de înlocuire depinde de încărcarea umplerii și de orele de funcționare - urmăriți tendința de uzură mai degrabă decât să așteptați o defecțiune și reconstruiți sau înlocuiți odată ce spațiul depășește specificațiile.

Cum aleg dimensiunea potrivită pentru linia mea de extrudare?

Potriviți raportul diametrului și lungimea cu modelul dvs. de extruder și rezultatul țintă, apoi alegeți un tratament de suprafață în funcție de cât de abrazivă este formula dvs. Trimiteți un desen sau o mostră cu dimensiunile cheie, astfel încât butoiul să se potrivească exact, nu o aproximare.
